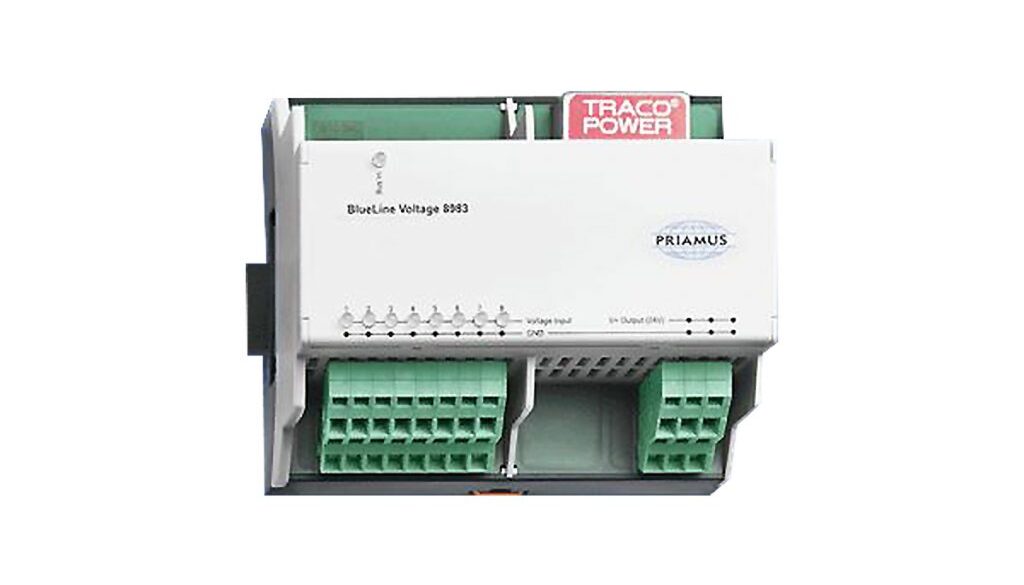

Spannungsmodul 8983A

Das Spannungsmodul 8983A ist eine Erweiterung der PRIAMUS BlueLine Familie um 8 Spannungssignale messen und analysieren zu können. Es unterstützt das offizielle EUROMAP75 Protokoll und ist somit universell einsetzbar. Das Gehäuse ist konzipiert für den Einbau in Steuerschränke und entspricht der DIN 43880. Für ein optimales Handling und zur schnellen Fehleranalyse werden alle Spannungssignale mittels Status LED optisch dargestellt. Jedes Spannungssignal ist mit einer Anstiegserkennung ausgestattet, welche für schnelle Umschaltfunktionen verwendet werden können.

Merkmale:

• Messbereich: ±40 V
• Auflösung: 16 bit
• Empfindlichkeit: 1,2 mV / bit
• Frequenzgang: 0..2000 Hz
• Max. Spannung: ±400 V
• Eingangsimpedanz : >1 MΩ
• Max. Messfehler: 0,1 %

Datenblatt 8983A

Voltage Module 8983A

The 8983A is an expansion of the PRIAMUS BlueLine family to measure and analyze 8 voltage signals. It supports the official EUROMAP75 protocol and can be installed universally. The housing is desinged for installation in control cabinets and complies with the DIN 43880 standard. For optimal handling and fast error analysis, all voltage signals are optically displayed using status LEDs. Each voltage signal is equipped with rise dection, which can be used for quick switching functions.

Features:

• Voltage inputs: 8
• Measurment range: ±40 V
• Resolution: 16 bit
• Sensitivity: 1.2 mV / bit
• Frequency response: 0..2000 Hz
• Max. voltage: ±400 V
• Input impedance: >1 MΩ
• Max. measuring error: 0.1 %

Datasheet 8983A
